Урок 5.1: Системы координат

Модуль 5 ⏱️ ~1.5 часа

📌 Ключевые моменты этого урока:

Экранные координаты: (0,0) в левом верхнем углу, Y растёт вниз
Математические координаты: (0,0) в центре, Y растёт вверх (инвертировано!)
Преобразование: screenX = (mathX - min) / (max - min) × width
ScaleTransform и TranslateTransform используются для смены систем
При отображении данных всегда масштабируйте оси в зависимости от диапазона данных

Математическая vs экранная координаты

В математике координаты начинаются снизу слева, Y увеличивается вверх. На экране координаты начинаются сверху слева, Y увеличивается вниз.

// Преобразование математических координат в экранные
private Point MathToScreen(float mathX, float mathY,
    float minX, float maxX, float minY, float maxY,
    int screenWidth, int screenHeight)
{
    float screenX = (mathX - minX) / (maxX - minX) * screenWidth;
    float screenY = screenHeight - (mathY - minY) / (maxY - minY) * screenHeight;
    return new Point((int)screenX, (int)screenY);
}

Преобразование координат

// Установка системы координат для Graphics
Graphics g = e.Graphics;

// Переместить начало координат в центр
g.TranslateTransform(this.Width / 2, this.Height / 2);

// Инвертировать Y (математическая система)
g.ScaleTransform(1, -1);

// Теперь (0,0) в центре, Y растет вверх

Масштабирование осей

// Масштабирование для отображения данных
private void DrawGraph(Graphics g, float[] data,
    float minValue, float maxValue)
{
    float scaleX = this.Width / (float)data.Length;
    float scaleY = this.Height / (maxValue - minValue);

    for (int i = 0; i < data.Length - 1; i++)
    {
        float x1 = i * scaleX;
        float y1 = (data[i] - minValue) * scaleY;
        float x2 = (i + 1) * scaleX;
        float y2 = (data[i + 1] - minValue) * scaleY;

        g.DrawLine(Pens.Blue, x1, y1, x2, y2);
    }
}

Сетка координат

private void DrawGrid(Graphics g, float minX, float maxX,
    float minY, float maxY, float stepX, float stepY)
{
    // Вертикальные линии
    for (float x = minX; x <= maxX; x += stepX)
    {
        Point screenPoint = MathToScreen(x, minY, ...);
        g.DrawLine(Pens.LightGray, screenPoint.X, 0,
            screenPoint.X, this.Height);
    }

    // Горизонтальные линии
    for (float y = minY; y <= maxY; y += stepY)
    {
        Point screenPoint = MathToScreen(minX, y, ...);
        g.DrawLine(Pens.LightGray, 0, screenPoint.Y,
            this.Width, screenPoint.Y);
    }
}

📝 Пример задания — декартова система координат (Task13)

Рисует оси X и Y с тиками и метками, серую сетку и синусоиду в математической системе координат с центром посередине формы:

using System;
using System.Collections.Generic;
using System.Drawing;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task13_CoordinateSystem : Form
    {
        public Task13_CoordinateSystem()
        {
            Text = "Задание 13 — Система координат";
            Size = new Size(600, 450);
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form1_Paint;
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            Graphics g = e.Graphics;
            Rectangle area = ClientRectangle;
            int originX = area.Width / 2;
            int originY = area.Height / 2;

            // Оси
            g.DrawLine(Pens.Black, 30, originY, area.Width - 30, originY);
            g.DrawLine(Pens.Black, originX, 30, originX, area.Height - 30);
            g.DrawString("X", SystemFonts.DefaultFont, Brushes.Black, area.Width - 25, originY + 5);
            g.DrawString("Y", SystemFonts.DefaultFont, Brushes.Black, originX + 5, 15);

            int step = 50;
            int maxVal = Math.Min((area.Width / 2 - 30) / step,
                                   (area.Height / 2 - 30) / step);

            using (Font font = new Font("Segoe UI", 8))
            using (Pen gridPen = new Pen(Color.LightGray, 1))
            {
                for (int i = -maxVal; i <= maxVal; i++)
                {
                    if (i == 0) continue;
                    int x = originX + i * step;
                    int y = originY - i * step;

                    // Тики и метки оси X
                    g.DrawLine(Pens.Black, x, originY - 4, x, originY + 4);
                    g.DrawString(i.ToString(), font, Brushes.Black, x - 6, originY + 6);

                    // Тики и метки оси Y
                    g.DrawLine(Pens.Black, originX - 4, y, originX + 4, y);
                    g.DrawString(i.ToString(), font, Brushes.Black, originX + 6, y - 6);

                    // Сетка
                    g.DrawLine(gridPen, x, 30, x, area.Height - 30);
                    g.DrawLine(gridPen, 30, y, area.Width - 30, y);
                }
            }

            // График sin(x)
            var pts = new List<PointF>();
            for (float x = -(float)Math.PI * 2; x <= Math.PI * 2; x += 0.05f)
            {
                float y = (float)Math.Sin(x);
                pts.Add(new PointF(originX + x * step, originY - y * step));
            }
            using (Pen pen = new Pen(Color.Red, 2))
                g.DrawLines(pen, pts.ToArray());

            g.DrawString("y = sin(x)",
                new Font("Segoe UI", 10, FontStyle.Bold), Brushes.Red,
                area.Width - 120, 40);
        }
    }
}

Практическое задание

Задание: Система координат

Создайте систему координат с центром в середине формы
Нарисуйте сетку и оси X, Y с подписями
Реализуйте преобразование математических координат в экранные

Задание по аналогии: Декартова система с функцией (Task13)

По аналогии с Task13_CoordinateSystem создайте форму с полноценной декартовой системой координат.

Вычислите originX = Width / 2, originY = Height / 2 — центр координат.
Нарисуйте оси X и Y от края до края через центр.
В цикле нарисуйте тики и числовые метки с шагом 50px по обеим осям (пропустите i=0).
Нарисуйте серую сетку тем же шагом.
Постройте любую функцию (например, cos(x)) в виде набора точек PointF, используя формулу: sx = originX + x * step, sy = originY - y * step. Соедините их через g.DrawLines.

Пример результата выполнения задания:

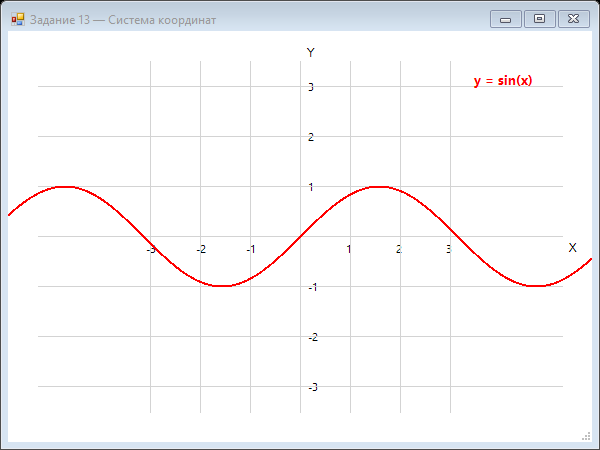

Скриншот программы (Task13)

Пример результата выполнения задания:

Скриншот программы (Task13)

💡 Совет: Делайте шаг по x достаточно маленьким (0.05 рад) — чем меньше шаг, тем плавнее кривая.

Проверка знаний

Ответьте на вопросы, чтобы проверить, насколько хорошо вы усвоили материал:

1. В математической системе координат Y увеличивается:

Вниз
Вверх
Вправо
Влево

2. Для преобразования математических координат в экранные нужно:

Инвертировать Y и масштабировать
Только масштабировать
Только инвертировать
Ничего не делать

3. Как преобразовать математические координаты в экранные?

Использовать формулы масштабирования и смещения
Использовать метод Transform
Использовать свойство Coordinates
Использовать функцию Convert
