Урок 6.1: Обработка изображений

Модуль 6 ⏱️ ~2 часа

📌 Ключевые моменты этого урока:

ColorMatrix позволяет менять цвета целому изображению за один раз
Фильтры - это свёртка пикселей с матрицей ядра (каждый пиксель = взвешенная сумма соседей)
Размытие (Box Blur) - каждый пиксель = среднее значение соседей в радиусе
Контраст усиливает разницу между светлым и тёмным
GetPixel/SetPixel медленны - используйте LockBits для больших изображений!

Фильтры (яркость, контраст)

private Bitmap AdjustBrightness(Bitmap image, float brightness)
{
    Bitmap result = new Bitmap(image.Width, image.Height);
    for (int y = 0; y < image.Height; y++)
    {
        for (int x = 0; x < image.Width; x++)
        {
            Color pixel = image.GetPixel(x, y);
            int r = (int)(pixel.R * brightness);
            int g = (int)(pixel.G * brightness);
            int b = (int)(pixel.B * brightness);
            result.SetPixel(x, y, Color.FromArgb(
                Math.Min(255, r), Math.Min(255, g), Math.Min(255, b)));
        }
    }
    return result;
}

Размытие и резкость

// Простое размытие (Box blur)
private Bitmap Blur(Bitmap image, int radius)
{
    Bitmap result = new Bitmap(image);
    for (int y = radius; y < image.Height - radius; y++)
    {
        for (int x = radius; x < image.Width - radius; x++)
        {
            int r = 0, g = 0, b = 0, count = 0;
            for (int dy = -radius; dy <= radius; dy++)
            {
                for (int dx = -radius; dx <= radius; dx++)
                {
                    Color pixel = image.GetPixel(x + dx, y + dy);
                    r += pixel.R; g += pixel.G; b += pixel.B;
                    count++;
                }
            }
            result.SetPixel(x, y, Color.FromArgb(
                r / count, g / count, b / count));
        }
    }
    return result;
}

ColorMatrix

using System.Drawing.Imaging;

private Bitmap ApplyColorMatrix(Bitmap image, ColorMatrix matrix)
{
    Bitmap result = new Bitmap(image.Width, image.Height);
    using (Graphics g = Graphics.FromImage(result))
    {
        ImageAttributes attributes = new ImageAttributes();
        attributes.SetColorMatrix(matrix);
        g.DrawImage(image, new Rectangle(0, 0, image.Width, image.Height),
            0, 0, image.Width, image.Height, GraphicsUnit.Pixel, attributes);
    }
    return result;
}

// Пример: сепия фильтр
ColorMatrix sepiaMatrix = new ColorMatrix(new float[][]
{
    new float[] {0.393f, 0.349f, 0.272f, 0, 0},
    new float[] {0.769f, 0.686f, 0.534f, 0, 0},
    new float[] {0.189f, 0.168f, 0.131f, 0, 0},
    new float[] {0, 0, 0, 1, 0},
    new float[] {0, 0, 0, 0, 1}
});

Практика: фоторедактор

Создайте простой фоторедактор с возможностями:

Загрузка изображения
Изменение яркости и контраста
Применение фильтров (сепия, черно-белый)
Сохранение результата

📝 Пример задания — размытие изображения

Загружает изображение (или генерирует тестовую сетку), применяет Box Blur через вспомогательный класс и отображает оригинал и размытый результат рядом:

using System;
using System.Drawing;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task06_Blur : Form
    {
        private Bitmap original;
        private Bitmap blurred;
        private readonly Label lblInfo;

        public Task06_Blur()
        {
            Text = "Задание 6 — Размытие (Blur)";
            Size = new Size(900, 500);
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form1_Paint;

            lblInfo = new Label
            {
                Dock = DockStyle.Top, Height = 30,
                TextAlign = System.Drawing.ContentAlignment.MiddleCenter,
                BackColor = Color.LightYellow
            };
            Controls.Add(lblInfo);

            Load += (s, e) =>
            {
                try
                {
                    using (var temp = Image.FromFile("image.jpg"))
                        original = new Bitmap(temp);
                }
                catch
                {
                    original = GenerateTestImage(300, 200);
                    lblInfo.Text = "image.jpg не найден — тестовое изображение";
                }

                if (original != null)
                {
                    blurred = Helpers.ImageFilters.ApplyBlur(original);
                    lblInfo.Text = "Оригинал слева, размытие справа. Размер: "
                        + original.Width + "x" + original.Height;
                }
            };
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            if (original == null || blurred == null) return;
            Graphics g = e.Graphics;
            g.DrawImage(original, 10, 40);
            g.DrawString("Оригинал", SystemFonts.DefaultFont, Brushes.Black, 10, 20);
            g.DrawImage(blurred, 330, 40);
            g.DrawString("Blur (3x3)", SystemFonts.DefaultFont, Brushes.Black, 330, 20);
        }

        private static Bitmap GenerateTestImage(int w, int h)
        {
            Bitmap bmp = new Bitmap(w, h);
            using (Graphics g = Graphics.FromImage(bmp))
            {
                g.Clear(Color.White);
                using (Pen pen = new Pen(Color.Black, 2))
                {
                    for (int i = 0; i < w; i += 20)
                        g.DrawLine(pen, i, 0, i, h);
                    for (int i = 0; i < h; i += 20)
                        g.DrawLine(pen, 0, i, w, i);
                }
                g.DrawString("GRID",
                    new Font("Arial", 40, FontStyle.Bold), Brushes.Red, 60, 60);
            }
            return bmp;
        }
    }
}

📝 Пример задания — яркость через ColorMatrix

Применяет матрицу ColorMatrix с коэффициентом 1.2 ко всем RGB-каналам, не затрагивая альфа-канал:

using System;
using System.Drawing;
using System.Drawing.Imaging;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task08_Brightness : Form
    {
        private Image original;

        public Task08_Brightness()
        {
            Text = "Задание 8 — Яркость (ColorMatrix)";
            Size = new Size(900, 500);
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form1_Paint;

            var lblInfo = new Label
            {
                Dock = DockStyle.Top, Height = 30,
                TextAlign = System.Drawing.ContentAlignment.MiddleCenter,
                BackColor = Color.LightYellow
            };
            Controls.Add(lblInfo);

            Load += (s, e) =>
            {
                try
                {
                    original = Image.FromFile("image.jpg");
                    lblInfo.Text = "Оригинал слева, +20% яркость справа (через ColorMatrix)";
                }
                catch
                {
                    original = GenerateTestImage(300, 200);
                    lblInfo.Text = "image.jpg не найден — тестовое изображение";
                }
            };
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            if (original == null) return;
            Graphics g = e.Graphics;

            g.DrawImage(original, 10, 40);
            g.DrawString("Оригинал", SystemFonts.DefaultFont, Brushes.Black, 10, 20);

            float v = 1.2f;
            ColorMatrix cm = new ColorMatrix(new float[][]
            {
                new float[] {v, 0, 0, 0, 0},
                new float[] {0, v, 0, 0, 0},
                new float[] {0, 0, v, 0, 0},
                new float[] {0, 0, 0, 1, 0},
                new float[] {0, 0, 0, 0, 1}
            });

            using (ImageAttributes ia = new ImageAttributes())
            {
                ia.SetColorMatrix(cm);
                Rectangle dest = new Rectangle(330, 40,
                    original.Width, original.Height);
                g.DrawImage(original, dest,
                    0, 0, original.Width, original.Height,
                    GraphicsUnit.Pixel, ia);
            }
            g.DrawString("Яркость +20%",
                SystemFonts.DefaultFont, Brushes.Black, 330, 20);
        }

        private static Bitmap GenerateTestImage(int w, int h)
        {
            Bitmap bmp = new Bitmap(w, h);
            using (Graphics g = Graphics.FromImage(bmp))
            using (var lgb = new System.Drawing.Drawing2D.LinearGradientBrush(
                new Rectangle(0, 0, w, h), Color.Black, Color.White, 0f))
            {
                g.FillRectangle(lgb, 0, 0, w, h);
            }
            return bmp;
        }
    }
}

📝 Пример задания — детекция границ Собелем

Применяет оператор Собеля через вспомогательный метод ImageFilters.ApplySobel. При отсутствии файла генерирует тестовое изображение с геометрическими фигурами:

using System;
using System.Drawing;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task10_EdgeDetection : Form
    {
        private Bitmap original;
        private Bitmap edges;
        private readonly Label lblInfo;

        public Task10_EdgeDetection()
        {
            Text = "Задание 10 — Детекция границ (Собель)";
            Size = new Size(900, 500);
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form1_Paint;

            lblInfo = new Label
            {
                Dock = DockStyle.Top, Height = 30,
                TextAlign = System.Drawing.ContentAlignment.MiddleCenter,
                BackColor = Color.LightYellow
            };
            Controls.Add(lblInfo);

            Load += (s, e) =>
            {
                try
                {
                    using (var tmp = Image.FromFile("image.jpg"))
                        original = new Bitmap(tmp);
                }
                catch
                {
                    original = GenerateTestImage(300, 200);
                    lblInfo.Text = "image.jpg не найден — тестовое изображение";
                }

                if (original != null)
                {
                    edges = Helpers.ImageFilters.ApplySobel(original);
                    lblInfo.Text = "Оригинал слева, фильтр Собеля справа. Размер: "
                        + original.Width + "x" + original.Height;
                }
            };
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            if (original == null || edges == null) return;
            Graphics g = e.Graphics;
            g.DrawImage(original, 10, 40);
            g.DrawString("Оригинал", SystemFonts.DefaultFont, Brushes.Black, 10, 20);
            g.DrawImage(edges, 330, 40);
            g.DrawString("Собель", SystemFonts.DefaultFont, Brushes.Black, 330, 20);
        }

        private static Bitmap GenerateTestImage(int w, int h)
        {
            Bitmap bmp = new Bitmap(w, h);
            using (Graphics g = Graphics.FromImage(bmp))
            {
                g.Clear(Color.White);
                g.FillEllipse(Brushes.Black, 30, 30, 100, 80);
                g.FillRectangle(Brushes.DarkGray, 150, 50, 100, 100);
                g.DrawLine(new Pen(Color.Black, 4), 0, 0, w, h);
            }
            return bmp;
        }
    }
}

Практическое задание

Задание: Обработка изображений

Создайте фоторедактор с ползунками для яркости, контраста
Используйте ColorMatrix для применения изменений
Реализуйте фильтры (сепия, черно-белый)

Задание по аналогии: Размытие изображения

По аналогии с Task06_Blur реализуйте Box Blur — алгоритм усреднения соседних пикселей.

Создайте форму с Label вверху (Dock = Top) и полями Bitmap original, Bitmap blurred.
В обработчике Load загрузите изображение из файла или сгенерируйте тестовое (сетку из линий через DrawLine).
Реализуйте метод Box Blur: для каждого пикселя (x, y) вычислите среднее значение R, G, B соседей в квадрате ±radius.
Запишите результат в новый Bitmap blurred через SetPixel и вызовите Invalidate().
В Form1_Paint нарисуйте оба изображения рядом через DrawImage с подписями "Оригинал" и "Blur".

Пример результата выполнения задания:

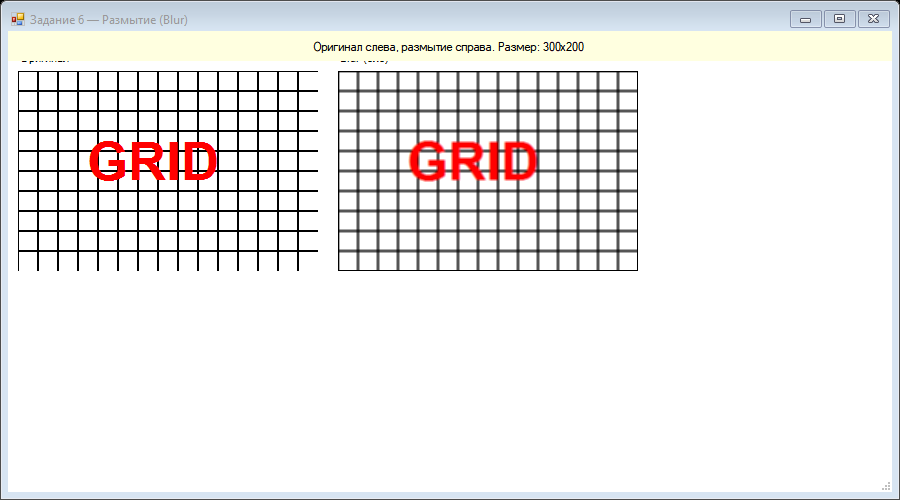

Скриншот программы (Task06)

💡 Совет: Обрабатывайте только пиксели от radius до Width - radius - 1, иначе выйдете за границы массива. Для больших изображений замените GetPixel/SetPixel на LockBits.

Задание по аналогии: Яркость через ColorMatrix

По аналогии с Task08_Brightness создайте форму с регулировкой яркости через ColorMatrix.

Загрузите изображение в поле Image original или создайте тестовое с помощью LinearGradientBrush.
Создайте ColorMatrix размером 5×5, где диагональные элементы [0,0], [1,1], [2,2] равны коэффициенту яркости v (например, 1.2 для +20%).
Оберните матрицу в ImageAttributes через ia.SetColorMatrix(cm).
В Form1_Paint нарисуйте оригинал слева и яркий вариант справа через перегрузку DrawImage(image, destRect, 0, 0, w, h, GraphicsUnit.Pixel, ia).
Дополнительно: добавьте TrackBar для изменения коэффициента яркости в диапазоне 0.5–2.0.

Пример результата выполнения задания:

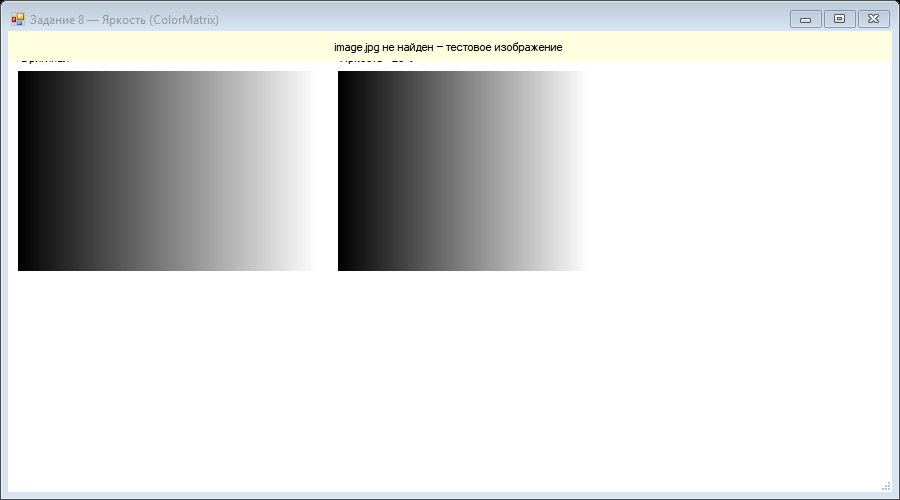

Скриншот программы (Task08)

💡 Совет: Для эффекта «сепия» используйте матрицу с коэффициентами {0.393, 0.769, 0.189} для R, {0.349, 0.686, 0.168} для G, {0.272, 0.534, 0.131} для B по строкам.

Задание по аналогии: Детекция границ оператором Собеля

По аналогии с Task10_EdgeDetection реализуйте оператор Собеля вручную без вспомогательного класса.

Создайте тестовое изображение с несколькими геометрическими фигурами (эллипс, прямоугольник, диагональная линия).
Для каждого пикселя (x, y) — кроме граничных — вычислите Gx с ядром [[-1,0,1],[-2,0,2],[-1,0,1]] и Gy с ядром [[-1,-2,-1],[0,0,0],[1,2,1]].
Рассчитайте магнитуду: int mag = Math.Min(255, (int)Math.Sqrt(Gx * Gx + Gy * Gy));
Запишите результат в новый Bitmap: Color.FromArgb(mag, mag, mag).
Отобразите оригинал и результат рядом с подписями.

Пример результата выполнения задания:

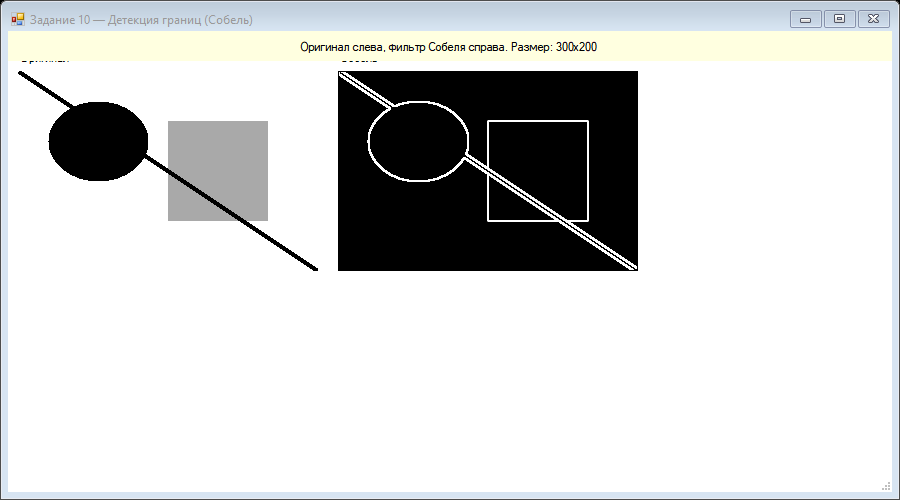

Скриншот программы (Task10)

💡 Совет: Переводите пиксели в оттенки серого до применения Собеля: int gray = (int)(0.299*R + 0.587*G + 0.114*B). Это упрощает вычисление градиентов.

Проверка знаний

Ответьте на вопросы, чтобы проверить, насколько хорошо вы усвоили материал:

1. Что такое ColorMatrix?

Матрица для трансформации координат
Матрица для преобразования цветов
Матрица для фильтрации
Матрица для масштабирования

2. Что такое ColorMatrix?

Матрица для преобразования цветов
Таблица цветов
Массив пикселей
Структура данных

3. Какой фильтр увеличивает яркость изображения?

Фильтр яркости
Фильтр контраста
Фильтр размытия
Фильтр резкости
