Урок 8.8: Геометрические шаблоны

Модуль 8 ⏱️ ~1 час

Генерация узоров

Геометрические шаблоны создаются повторяющимися элементами, трансформированными с помощью вращения, масштабирования и смещения.

for (int layer = 0; layer < 8; layer++)
{
    g.TranslateTransform(centerX, centerY);
    g.RotateTransform(rotation + layer * 45);
    for (int item = 0; item < 6; item++)
    {
        float angle = item * 360f / 6;
        g.RotateTransform(angle);
        g.FillEllipse(brush, 150, -10, 20, 20);
        g.RotateTransform(-angle);
    }
    g.ResetTransform();
}

📝 Пример задания — геометрический узор

8 слоёв с вращающимися орбитами. Каждый слой пульсирует по масштабу через Math.Sin. Пульсация и вращение независимы для каждого слоя:

using System;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task28_GeometricPattern : Form
    {
        private float rotationAngle = 0;
        private float scaleValue = 1;
        private readonly Timer timer = new Timer();

        public Task28_GeometricPattern()
        {
            Text = "Задание 28 — Геометрический узор (Geometric Pattern)";
            Size = new Size(800, 800);
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form_Paint;

            timer.Interval = 16;
            timer.Tick += (s, e) =>
            {
                rotationAngle += 2f;
                scaleValue = 1 + (float)Math.Sin(rotationAngle * Math.PI / 180) * 0.3f;
                Invalidate();
            };
            timer.Start();
            FormClosed += (s, e) => timer.Stop();
        }

        private void Form_Paint(object sender, PaintEventArgs e)
        {
            e.Graphics.SmoothingMode = SmoothingMode.AntiAlias;
            e.Graphics.Clear(Color.White);

            float cx = ClientSize.Width / 2f;
            float cy = ClientSize.Height / 2f;
            int layers = 8, itemsPerLayer = 6;

            Color[] colors = { Color.Red, Color.Orange, Color.Yellow, Color.Green,
                               Color.Blue, Color.Purple, Color.Pink, Color.Cyan };

            for (int layer = 0; layer < layers; layer++)
            {
                var state = e.Graphics.Save();
                e.Graphics.TranslateTransform(cx, cy);
                e.Graphics.RotateTransform(rotationAngle + layer * 30);

                float baseRadius = 50 + layer * 40;
                float scale = scaleValue * (0.8f + layer * 0.1f);

                for (int i = 0; i < itemsPerLayer; i++)
                {
                    float angle = (float)(i * 2 * Math.PI / itemsPerLayer);
                    float x = baseRadius * (float)Math.Cos(angle);
                    float y = baseRadius * (float)Math.Sin(angle);
                    float size = 10 * scale;

                    using (var brush = new SolidBrush(colors[layer % colors.Length]))
                        e.Graphics.FillEllipse(brush,
                            x - size / 2, y - size / 2, size, size);
                }

                e.Graphics.Restore(state);
            }

            e.Graphics.FillEllipse(Brushes.Black, cx - 8, cy - 8, 16, 16);
            e.Graphics.DrawString(
                $"Угол: {rotationAngle:F0}° | Масштаб: {scaleValue:F2}x",
                new Font("Segoe UI", 11, FontStyle.Bold), Brushes.Black, 10, 10);
        }
    }
}

📝 Бонус: комплексная анимация

Четыре независимых слоя на чёрном фоне: анимированная сетка, пульсирующая звезда в центре, орбитирующие «планеты» и расширяющиеся волны-риплы:

using System;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class BonusAnimationTechniques : Form
    {
        private float time = 0;
        private readonly Timer timer = new Timer();

        public BonusAnimationTechniques()
        {
            Text = "Бонус: Продвинутые техники анимации (Advanced Animation)";
            Size = new Size(1000, 700);
            BackColor = Color.Black;
            DoubleBuffered = true;
            Paint += Form_Paint;
            timer.Interval = 16;
            timer.Tick += (s, e) => { time += 0.016f; Invalidate(); };
            timer.Start();
            FormClosed += (s, e) => timer.Stop();
        }

        private void Form_Paint(object sender, PaintEventArgs e)
        {
            e.Graphics.SmoothingMode = SmoothingMode.AntiAlias;
            int w = ClientSize.Width, h = ClientSize.Height;
            int cx = w / 2, cy = h / 2;

            // 1. Анимированная сетка
            int gs = 50, offset = (int)(time * 20) % gs;
            using (var pen = new Pen(Color.FromArgb(50, Color.Cyan), 1))
            {
                for (int x = -offset; x < w; x += gs) e.Graphics.DrawLine(pen, x, 0, x, h);
                for (int y = -offset; y < h; y += gs) e.Graphics.DrawLine(pen, 0, y, w, y);
            }

            // 2. Пульсирующая звезда
            var st = e.Graphics.Save();
            e.Graphics.TranslateTransform(cx, cy);
            e.Graphics.RotateTransform(time * 30f);
            float sc = 1 + (float)Math.Sin(time * 3) * 0.3f;
            e.Graphics.ScaleTransform(sc, sc);
            var starPts = new PointF[16];
            for (int i = 0; i < 16; i++)
            {
                float a = (float)(i * Math.PI / 8);
                float r = (i % 2 == 0) ? 60 : 24;
                starPts[i] = new PointF(r * (float)Math.Cos(a), r * (float)Math.Sin(a));
            }
            using (var b = new SolidBrush(Color.FromArgb(200, Color.Yellow)))
                e.Graphics.FillPolygon(b, starPts);
            e.Graphics.Restore(st);

            // 3. Орбитирующие частицы
            Color[] oc = { Color.Red, Color.Green, Color.Blue, Color.Magenta, Color.Cyan };
            for (int i = 0; i < 5; i++)
            {
                float radius = 150 + i * 30;
                float angle = (float)(time * (1 + i * 0.3f) * 2 * Math.PI);
                float x = cx + radius * (float)Math.Cos(angle);
                float y = cy + radius * (float)Math.Sin(angle);
                float size = 15 - i * 2;
                using (var orbitPen = new Pen(Color.FromArgb(30, oc[i]), 1))
                    e.Graphics.DrawEllipse(orbitPen, cx - radius, cy - radius, radius * 2, radius * 2);
                using (var b = new SolidBrush(oc[i]))
                    e.Graphics.FillEllipse(b, x - size / 2, y - size / 2, size, size);
            }

            // 4. Рипл-эффект (расширяющиеся кольца)
            for (int i = 0; i < 5; i++)
            {
                float rt = (time - i * 0.3f) % 2.0f;
                if (rt < 0) continue;
                float radius = rt * 200;
                float alpha = 200 * (1 - rt / 2.0f);
                using (var pen = new Pen(Color.FromArgb((int)alpha, Color.White), 2))
                    e.Graphics.DrawEllipse(pen,
                        cx - radius, cy - radius, radius * 2, radius * 2);
            }

            e.Graphics.DrawString($"Время: {time:F1}s | FPS: ~60",
                new Font("Segoe UI", 11, FontStyle.Bold), Brushes.Cyan, 20, 20);
        }
    }
}

Практическое задание

Создайте несколько слоев узоров.
Добавьте анимацию вращения и масштаба.
Используйте разные цвета для каждого слоя.
Экспериментируйте с числом повторений.

Задание по аналогии: Геометрический узор

По аналогии с Task28_GeometricPattern создайте анимированный многослойный геометрический узор.

Объявите поля float rotationAngle = 0 и float scaleValue = 1. В Timer_Tick увеличивайте rotationAngle += 2f и вычисляйте пульсацию: scaleValue = 1 + Math.Sin(rotationAngle * π / 180) * 0.3f.
В Form_Paint создайте цикл по слоям (8 слоёв). Для каждого слоя сохраняйте состояние, вызывайте TranslateTransform(cx, cy) и RotateTransform(rotationAngle + layer * 30).
Внутри каждого слоя в цикле по элементам (6 штук) вычисляйте позицию по полярным координатам: baseRadius = 50 + layer * 40, angle = i * 2π / 6.
Рисуйте элемент через FillEllipse с размером 10 * scaleValue, восстанавливайте состояние через Restore(state) после каждого слоя.
Дополнительно: вместо кружков используйте маленькие звёздочки (6 лучей) или квадраты, поворачивая их дополнительным RotateTransform перед рисованием.

Пример результата выполнения задания:

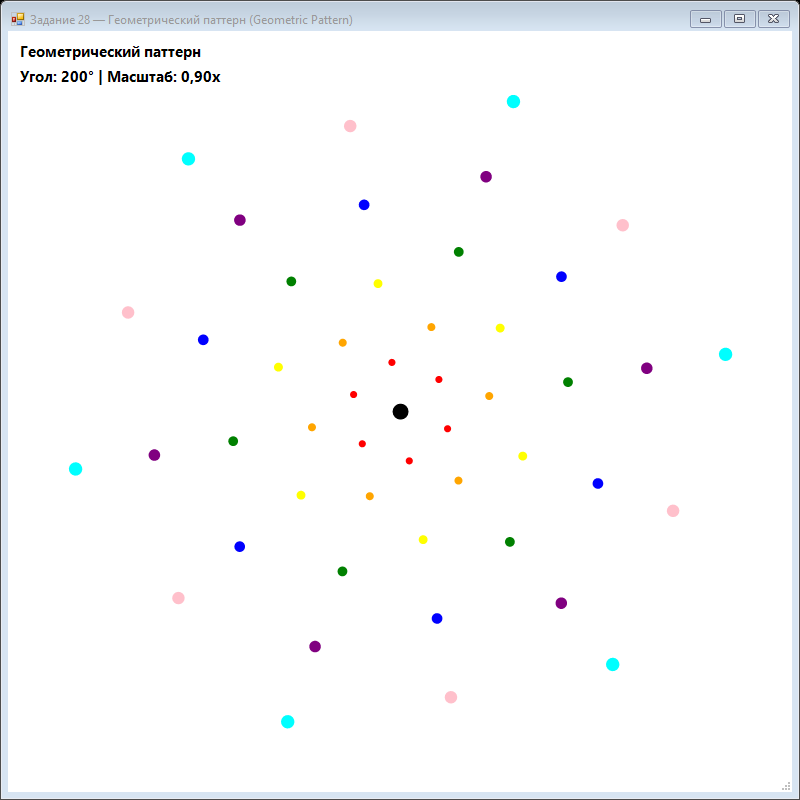

Скриншот программы (Task28)

💡 Совет: Чтобы каждый слой вращался с разной скоростью, прибавляйте к углу вращения поправку пропорциональную номеру слоя: RotateTransform(rotationAngle * (1 + layer * 0.1f) + layer * 30).

Задание по аналогии: Комплексная анимация

По аналогии с BonusAnimationTechniques создайте сцену, сочетающую четыре независимых анимационных слоя.

Используйте поле float time = 0 и Timer с Interval = 16 мс. В Timer_Tick увеличивайте time += 0.016f.
Реализуйте DrawAnimatedGrid: рисуйте сетку с офсетом (int)(time * 20) % gridSize — сетка "едет" вправо-вниз. Используйте полупрозрачное перо.
Реализуйте DrawCentralElement: сохраняйте состояние, переносите в центр, вращайте (time * 30f), масштабируйте (1 + sin(time*3)*0.3), рисуйте звезду из FillPolygon.
Реализуйте DrawOrbitingParticles: 5 частиц с разными скоростями и орбитальными радиусами. Каждая движется по эллипсу: x = cx + radius * cos(time * speed * 2π).
Реализуйте DrawRippleEffect: 5 концентрических волн с разными фазами (time - i * 0.3f). Радиус = rt * 200, альфа уменьшается с rt.

Пример результата выполнения задания:

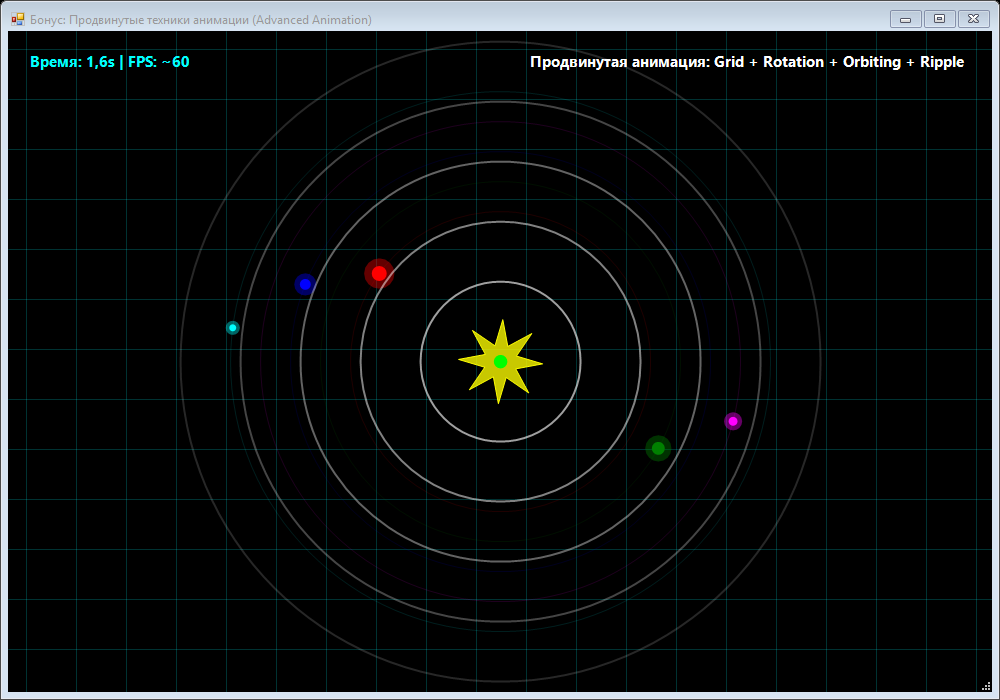

Скриншот программы (Bonus)

💡 Совет: Разбивайте сложную сцену на методы — это значительно упрощает отладку и позволяет независимо включать/отключать каждый эффект для проверки.

Проверка

Почему горизонтальное и вертикальное повторение дают разные ощущения? Как влияет масштаб на глубину рисунка?
