Урок 2.2: Объект Graphics и система координат

Модуль 2 ⏱️ ~1.5 часа

📌 Ключевые моменты этого урока:

Graphics — это главный объект для всего рисования в GDI+
Получить Graphics можно тремя способами: из Paint события, CreateGraphics() или FromImage()
Windows Forms использует стандартную систему координат: (0,0) в левом верхнем углу
X растет вправо, Y растет вниз
Graphics поддерживает разные единицы измерения (пиксели, дюймы, миллиметры)
Трансформации (сдвиг, поворот, масштабирование) изменяют систему координат

Работа с Graphics в Visual Studio

Graphics — это основной объект GDI+ для рисования. В Visual Studio вы будете работать с Graphics через обработчик события Paint. Давайте рассмотрим, как это сделать пошагово.

Шаг 1: Добавление обработчика события Paint

Способ 1: Через Дизайнер форм
1. Откройте Дизайнер форм (Shift+F7)
2. Выделите форму (кликните по ней)
3. Откройте окно Properties (F4)
4. Перейдите на вкладку Events (значок ⚡)
5. Найдите событие Paint
6. Дважды кликните по пустому полю справа

Способ 2: Через код
1. Перейдите к коду формы (F7)
2. В конструкторе добавьте:
   this.Paint += Form1_Paint;
3. Нажмите Tab дважды — Visual Studio создаст обработчик

Шаг 2: Использование IntelliSense с Graphics

В обработчике Paint:
private void Form1_Paint(object sender, PaintEventArgs e)
{
    // Напишите "g." и увидите список методов

    Graphics g = e.Graphics;
    g.  ← Нажмите точку, появится список:
    ┌──────────────────────────────────┐
    │ Graphics                        │
    │ ▼                               │
    │ • Clear(...)                    │
    │ • CopyFromScreen(...)           │
    │ • DrawArc(...)                  │
    │ • DrawBezier(...)               │
    │ • DrawEllipse(...)              │
    │ • DrawImage(...)                │
    │ • DrawLine(...)                 │
    │ • DrawLines(...)                │
    │ • DrawPath(...)                 │
    │ • DrawRectangle(...)            │
    │ • FillEllipse(...)              │
    │ • FillRectangle(...)            │
    │ • ...                           │
    └──────────────────────────────────┘

    Начните вводить "Draw" — список отфильтруется
    Используйте стрелки ↑↓ для выбора, Enter — для вставки
}

Шаг 3: Быстрое рисование для отладки

Для быстрого тестирования можно использовать CreateGraphics():

1. На форме добавьте кнопку
2. Дважды кликните по кнопке — создастся обработчик Click
3. Добавьте код:

private void button1_Click(object sender, EventArgs e)
{
    using (Graphics g = this.CreateGraphics())
    {
        g.Clear(Color.White);
        g.DrawRectangle(Pens.Red, 50, 50, 100, 100);
        g.FillEllipse(Brushes.Blue, 150, 150, 80, 80);
    }
}

4. Запустите приложение (F5)
5. Нажмите кнопку — рисунок появится сразу

Внимание! Это рисование будет стерто при перерисовке формы.
Для постоянного рисования используйте событие Paint.

Graphics — главный класс для рисования

Graphics — это основной объект GDI+ для рисования. Он представляет собственно поверхность рисования (экран, Bitmap, принтер и т.д.) и предоставляет все методы для рисования линий, фигур, текста и изображений.

Почему Graphics так важен?

Все операции рисования всегда выполняются через Graphics объект. Нельзя нарисовать ничего "просто так" — нужно иметь Graphics, который привязан к определенной поверхности рисования.

Способы получения объекта Graphics

1️⃣ Из события Paint (РЕКОМЕНДУЕТСЯ):

Это самый правильный способ. Paint событие возникает когда форма нужно перерисовать.

private void Form1_Paint(object sender, PaintEventArgs e)
{
    // Graphics g уже готов - привязан к форме
    Graphics g = e.Graphics;

    // Рисуем
    g.DrawLine(Pens.Black, 10, 10, 100, 100);
    g.FillEllipse(Brushes.Red, 50, 50, 100, 100);
}

// Важно! Если нужно переркисовать, вызовите:
Invalidate();  // Это запустит Paint событие

Преимущества: Graphics автоматически создается и уничтожается, нет утечек памяти, работает на любых поверхностях.

2️⃣ Создание через CreateGraphics() (БЫСТРО, НО ОСТОРОЖНО):

Создает Graphics непосредственно для рисования на форме. Используется для немедленного рисования без ожидания Paint события.

// Рисование немедленно (без Paint события)
Graphics g = this.CreateGraphics();
g.DrawLine(Pens.Blue, 10, 10, 200, 200);
g.Dispose();  // ОЧЕНЬ ВАЖНО! Освобождаем ресурсы

// Правильный пример с using:
using (Graphics g = this.CreateGraphics())
{
    // Рисование происходит сразу
    g.DrawEllipse(Pens.Red, 0, 0, 100, 100);
} // Автоматически освобождаются ресурсы

Минусы: Может мерцать, рисование может быть затерто при перерисовке формы. Используйте только для отладки или специальных случаев.

3️⃣ Создание из изображения (BITMAP):

Создает Graphics привязанный к Bitmap. Используется для рисования "в памяти" перед отображением на экране.

// Рисование в памяти
Bitmap bmp = new Bitmap(800, 600);
Graphics g = Graphics.FromImage(bmp);

// Рисуем в памяти
g.Clear(Color.White);
g.DrawString("Привет", new Font("Arial", 12), Brushes.Black, 10, 10);
g.FillEllipse(Brushes.Red, 100, 100, 200, 200);

// Сохраняем в файл
bmp.Save("output.jpg");

// Освобождаем ресурсы
g.Dispose();
bmp.Dispose();

Система координат экрана

Windows Forms использует стандартную экранную систему координат:

Система координат в Windows Forms

Ключевые точки:

(0, 0) — левый верхний угол формы
X = 0...Width — горизонтальная ось (вправо)
Y = 0...Height — вертикальная ось (вниз!)
Единица по умолчанию — пиксель

Практический пример:

private void Form1_Paint(object sender, PaintEventArgs e)
{
    Graphics g = e.Graphics;

    // Рисуем оси координат для наглядности
    g.DrawLine(Pens.Red, 0, 0, this.Width - 1, 0);     // Верхний край
    g.DrawLine(Pens.Red, 0, 0, 0, this.Height - 1);    // Левый край

    // Отмечаем центр формы
    int centerX = this.Width / 2;
    int centerY = this.Height / 2;
    g.FillEllipse(Brushes.Blue, centerX - 5, centerY - 5, 10, 10);

    // Текст координат
    g.DrawString($"Центр: ({centerX}, {centerY})",
        new Font("Arial", 10),
        Brushes.Black,
        centerX + 20, centerY);
}

Единицы измерения (GraphicsUnit)

По умолчанию Graphics использует пиксели, но можно переключиться на другие единицы:

// Установка единиц измерения
g.PageUnit = GraphicsUnit.Pixel;       // Пиксели (по умолчанию, 1 юнит = 1 пиксель)
g.PageUnit = GraphicsUnit.Inch;        // Дюймы (примерно 96 пикселей)
g.PageUnit = GraphicsUnit.Millimeter;  // Миллиметры
g.PageUnit = GraphicsUnit.Point;       // Типографические точки (1/72 дюйма)
g.PageUnit = GraphicsUnit.Document;    // Документные единицы (1/300 дюйма)

// Пример: рисование в дюймах
g.PageUnit = GraphicsUnit.Inch;
g.DrawRectangle(Pens.Black, 1, 1, 2, 2); // 2x2 дюйма = ~192x192 пикселей

Трансформации координат (World vs Screen)

Graphics поддерживает трансформации, которые изменяют систему координат. Это очень мощный инструмент для сложной графики.

Основные трансформации:

// Сдвиг начала координат (translate)
g.TranslateTransform(100, 50);
g.DrawRectangle(Pens.Black, 0, 0, 50, 50);  // Нарисуется в (100, 50)

// Поворот системы координат (rotate)
// ВСЕ последующее рисование будет повернуто на 45 градусов
g.RotateTransform(45);
g.DrawRectangle(Pens.Blue, 0, 0, 50, 50);

// Масштабирование
// Рисование становится в 2 раза больше
g.ScaleTransform(2, 2);
g.DrawRectangle(Pens.Green, 0, 0, 50, 50);

// Сброс всех трансформаций
g.ResetTransform();

Практический пример с трансформациями:

private void Form1_Paint(object sender, PaintEventArgs e)
{
    Graphics g = e.Graphics;

    // Сохраняем текущее состояние
    var state = g.Save();

    // Переходим в центр формы
    g.TranslateTransform(this.Width / 2, this.Height / 2);

    // Рисуем линию от центра (длинна в две стороны от центра)
    g.DrawLine(Pens.Black, -50, -50, 50, 50);

    // Восстанавливаем состояние
    g.Restore(state);

    // Дальнейшее рисование с исходными координатами
}

⚠️ Важные правила с трансформациями:

Трансформации НАКАПЛИВАЮТСЯ — каждый новый вызов применяется к предыдущему
Используйте Save() и Restore() для сохранения/восстановления состояния
ResetTransform() сбрасывает все трансформации
Трансформации влияют на порядок применения — сначала применяется то, что было вызвано первым

📝 Пример задания

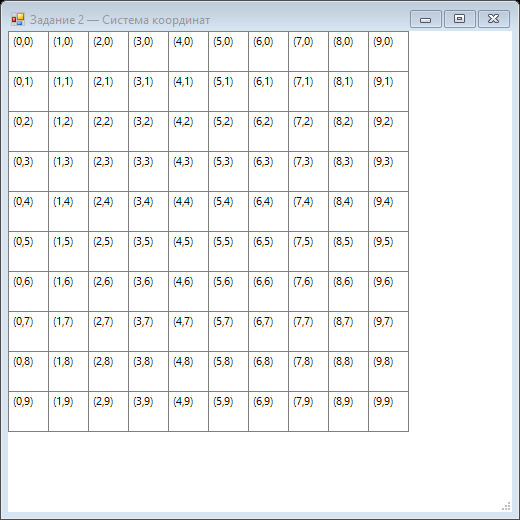

Программа рисует сетку 10×10 клеток и подписывает координаты (x,y) в каждой ячейке, наглядно показывая экранную систему координат:

using System.Drawing;
using System.Windows.Forms;

namespace CSharpGraphicsApp
{
    public class Task02_Coordinates : Form
    {
        public Task02_Coordinates()
        {
            Text = "Задание 2 — Система координат";
            Size = new Size(520, 520);
            StartPosition = FormStartPosition.CenterParent;
            BackColor = Color.White;
            DoubleBuffered = true;
            Paint += Form1_Paint;
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            Graphics g = e.Graphics;
            int cellSize = 40;
            int gridSize = 10;

            using (Pen pen = new Pen(Color.Gray, 1))
            using (Font font = new Font("Segoe UI", 8))
            {
                for (int i = 0; i <= gridSize; i++)
                {
                    g.DrawLine(pen, i * cellSize, 0, i * cellSize, gridSize * cellSize);
                    g.DrawLine(pen, 0, i * cellSize, gridSize * cellSize, i * cellSize);
                }

                for (int x = 0; x < gridSize; x++)
                {
                    for (int y = 0; y < gridSize; y++)
                    {
                        g.DrawString("(" + x + "," + y + ")", font,
                            Brushes.Black, x * cellSize + 3, y * cellSize + 3);
                    }
                }
            }
        }
    }
}

Практическое задание

Задание 1: Добавление обработчика Paint

Создайте новый проект Windows Forms
Перейдите в Дизайнер форм (Shift+F7)
Выделите форму и откройте окно Properties (F4)
Перейдите на вкладку Events (значок ⚡)
Найдите событие Paint и дважды кликните по пустому полю
Visual Studio автоматически создаст обработчик Form1_Paint
Перейдите к коду (F7) и убедитесь, что обработчик создан

Задание 2: Первое рисование с IntelliSense

В обработчике Form1_Paint напишите:

private void Form1_Paint(object sender, PaintEventArgs e)
{
    Graphics g = e.Graphics;
}

После "g." нажмите точку и изучите список методов
Нажмите Ctrl+Space для вызова IntelliSense
Начните вводить "DrawLine" и нажмите Enter

Допишите код:

g.DrawLine(Pens.Black, 10, 10, 100, 100);

Запустите приложение (F5)

Задание 3: Система координат

Добавьте код для рисования координатной сетки:

private void Form1_Paint(object sender, PaintEventArgs e)
{
    Graphics g = e.Graphics;

    // Рисуем координатную сетку
    for (int x = 0; x < this.ClientSize.Width; x += 50)
    {
        g.DrawLine(Pens.LightGray, x, 0, x, this.ClientSize.Height);
    }

    for (int y = 0; y < this.ClientSize.Height; y += 50)
    {
        g.DrawLine(Pens.LightGray, 0, y, this.ClientSize.Width, y);
    }

    // Отмечаем центр формы
    int centerX = this.ClientSize.Width / 2;
    int centerY = this.ClientSize.Height / 2;
    g.FillEllipse(Brushes.Red, centerX - 5, centerY - 5, 10, 10);
}

Запустите приложение и проверьте результат

Задание 4: Использование CreateGraphics

На форме добавьте кнопку из Toolbox
Дважды кликните по кнопке — создастся обработчик Click

Добавьте код:

private void button1_Click(object sender, EventArgs e)
{
    using (Graphics g = this.CreateGraphics())
    {
        g.Clear(Color.White);
        g.DrawRectangle(Pens.Blue, 50, 50, 100, 100);
        g.FillEllipse(Brushes.Green, 200, 50, 80, 80);
        g.DrawString("Привет!", new Font("Arial", 12),
            Brushes.Black, 50, 200);
    }
}

Запустите приложение
Нажмите кнопку и посмотрите результат
Измените размер формы — рисунок исчезнет (почему?)

Задание 5: Трансформации координат

В обработчике Paint добавьте код с трансформациями:

private void Form1_Paint(object sender, PaintEventArgs e)
{
    Graphics g = e.Graphics;

    // Сохраняем состояние
    GraphicsState state = g.Save();

    // Переходим в центр формы
    g.TranslateTransform(this.ClientSize.Width / 2,
                        this.ClientSize.Height / 2);

    // Рисуем прямоугольник в центре
    g.DrawRectangle(Pens.Red, -50, -50, 100, 100);

    // Поворачиваем на 45 градусов
    g.RotateTransform(45);
    g.DrawRectangle(Pens.Blue, -50, -50, 100, 100);

    // Поворачиваем еще на 45 градусов (итого 90)
    g.RotateTransform(45);
    g.DrawRectangle(Pens.Green, -50, -50, 100, 100);

    // Восстанавливаем состояние
    g.Restore(state);

    // Рисуем в левом верхнем углу (без трансформаций)
    g.DrawRectangle(Pens.Black, 10, 10, 50, 50);
}

Запустите приложение и изучите результат

💡 Совет: Используйте IntelliSense для изучения всех методов Graphics. Начните вводить "Draw" или "Fill" — вы увидите все методы рисования.

Задание по аналогии с примером: Сетка с координатами

По аналогии с Task02_Coordinates создайте форму, которая визуализирует экранную систему координат.

Создайте форму размером 520×520 с DoubleBuffered = true.
В обработчике Paint нарисуйте сетку 10×10 с шагом 40 пикселей серыми линиями (Pen(Color.Gray, 1)).
В каждой ячейке выведите текст с координатами её левого верхнего угла в формате (x,y).
Измените цвет текста для первой строки и первого столбца — например, выделите ось X (y=0) красным, а ось Y (x=0) синим.
Запустите программу и убедитесь, что координаты совпадают с ожидаемой экранной системой: (0,0) — верхний левый угол.

Пример результата выполнения задания:

Скриншот программы (Task02)

💡 Совет: Оборачивайте Font и Pen в using, так как они реализуют IDisposable.

Проверка знаний

Ответьте на вопросы, чтобы проверить, насколько хорошо вы усвоили материал:

1. Где находится начало координат в системе координат экрана?

В центре экрана
В правом нижнем углу
В левом верхнем углу
В правом верхнем углу

2. Как получить объект Graphics из события Paint?

e.Graphics
this.Graphics
Graphics.Create()
new Graphics()

3. Что делает метод TranslateTransform?

Поворачивает систему координат
Сдвигает начало координат
Масштабирует координаты
Отражает координаты

4. Какая горячая клавиша вызывает IntelliSense?

F5
F4
F7
Ctrl+Space

5. Какой метод создает Graphics для немедленного рисования?

CreateGraphics()
GetGraphics()
NewGraphics()
MakeGraphics()

6. Что делает метод RotateTransform?

Сдвигает начало координат
Масштабирует координаты
Поворачивает систему координат
Отражает координаты

7. Какая единица измерения используется по умолчанию в Graphics?

Inch
Pixel
Millimeter
Point

8. Какой метод сбрасывает все трансформации?

ClearTransform()
UndoTransform()
Reset()
ResetTransform()
